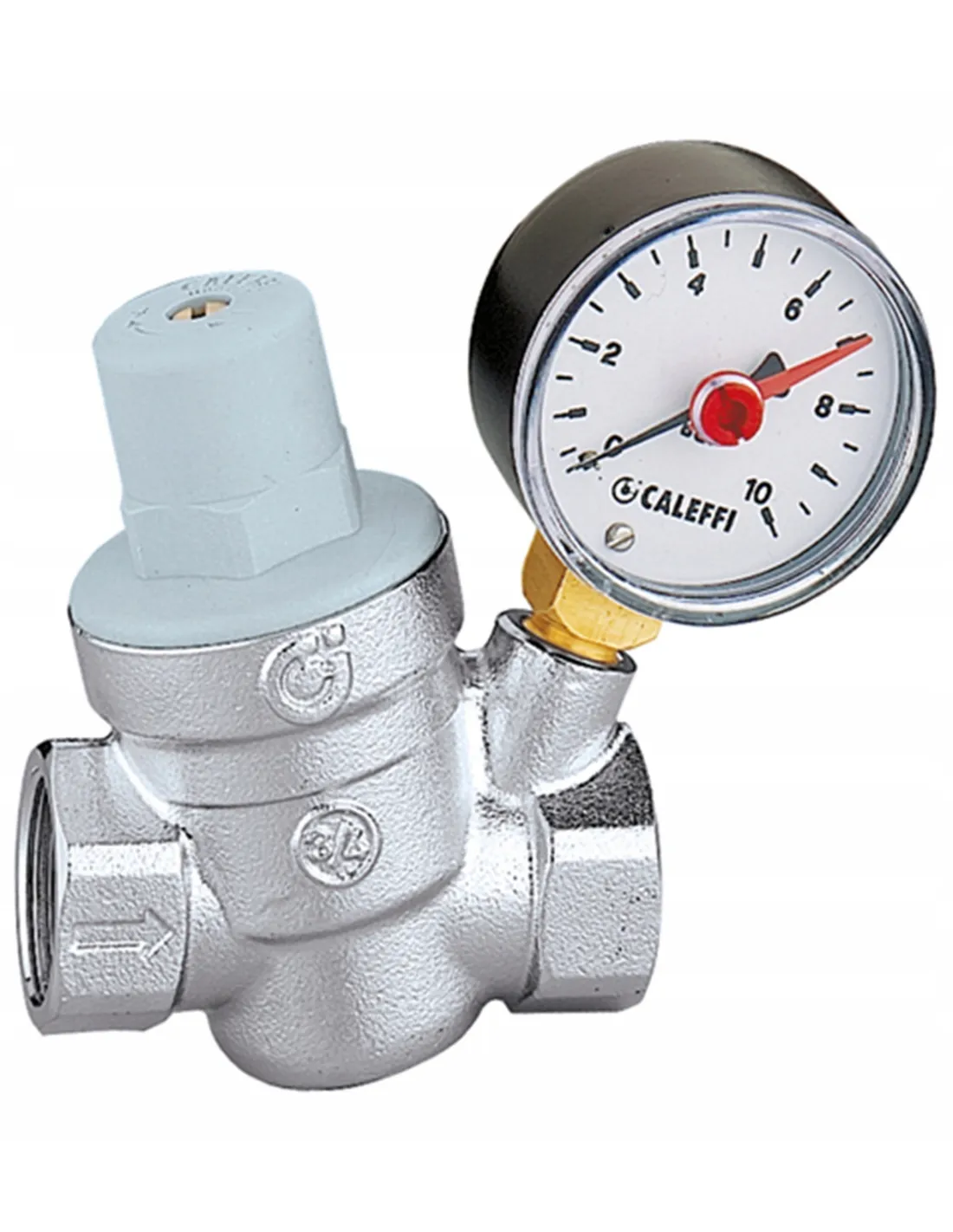

REGULATOR CIŚNIENIA WERSJA SKOŚNA Z MANOMETREM 3/4

Funkcja

Reduktory ciśnienia są urządzeniami, które zainstalowane w instalacji wodnej pozwalają na redukcję oraz ustabilizowanie ciśnienia wody pochodzącej z sieci wodociągowej. Ciśnienie w sieci wodociągowej w większości przypadków jest zbyt wysokie i ulega częstym wahaniom, co może spowodować nieprawidłową pracę wewnętrznej instalacji. Zawór został zaprojektowany do zastosowania w małych instalacjach wodociągowych, takich jak pojedyncze mieszkania lub ochrona zasobników c.w.u.

Zasada działania

Zasada działania reduktora ciśnienia opiera się na równoważeniu się dwóch przeciwdziałających sobie sił:

1. nacisku sprężyny powodującej otwarcie grzybka zaworu

2. nacisku membrany powodującej zamknięcie grzybka zaworu

Opis:

• Regulator ciśnienia – wersja skośna.
• Wkład i filtr wymienny.
• Wykonany z mosiądzu. Wykończenie: chrom.
• P. maks. przed zaworem: 16 bar.
• Zakres nastawy ciśnienia za zaworem: 1–6 bar.
• Maks. temperatura pracy: 40°C.
• Z manometrem: 0-10 bar.

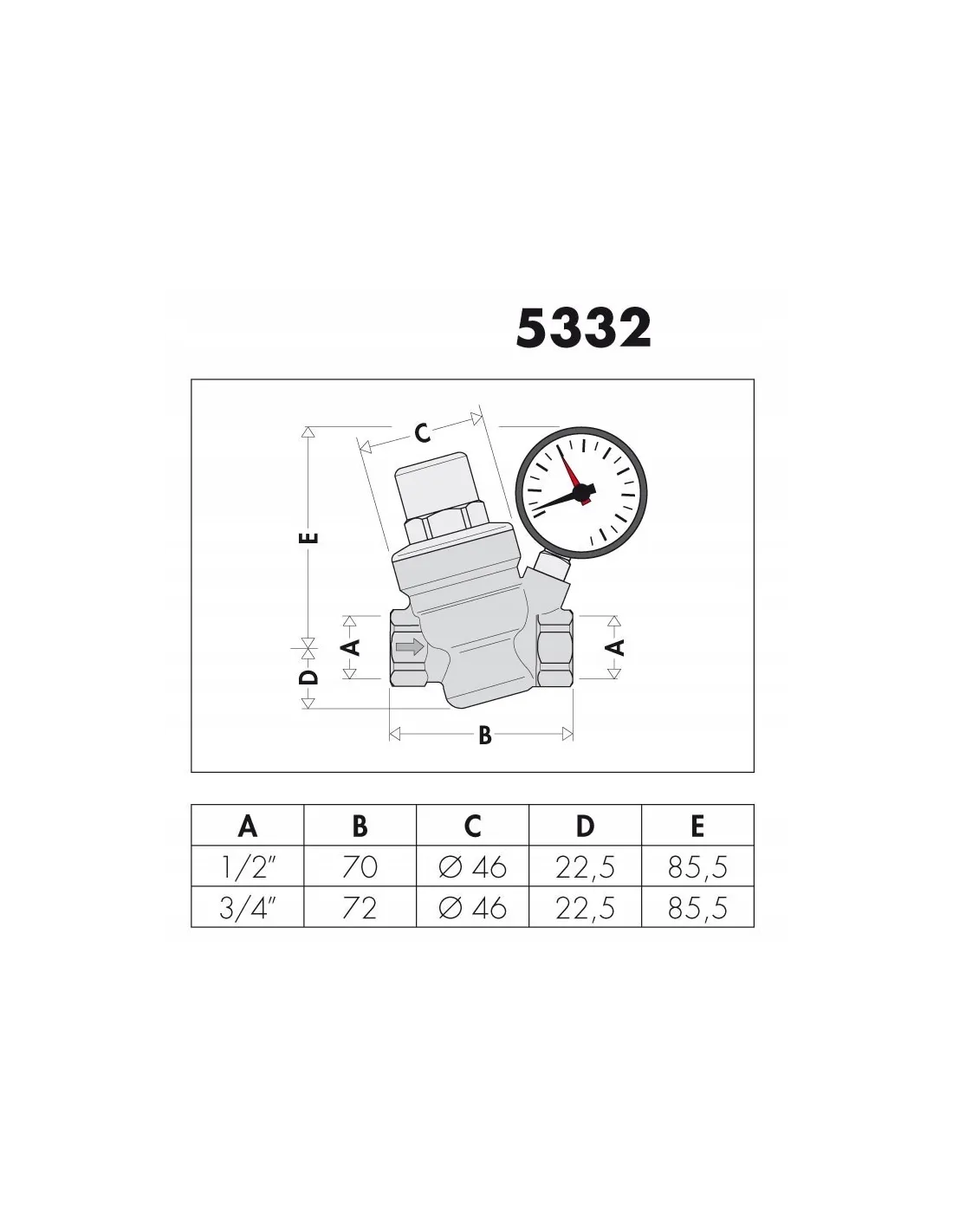

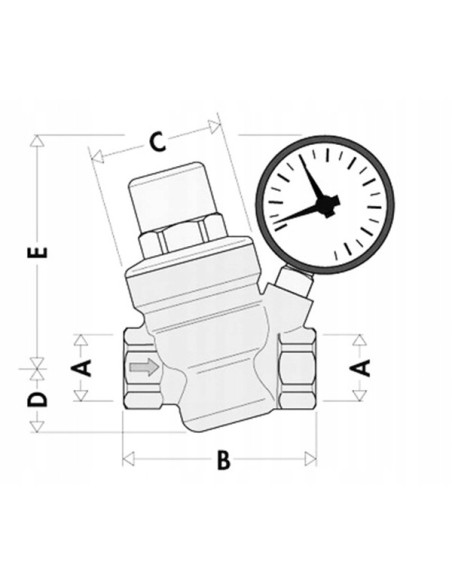

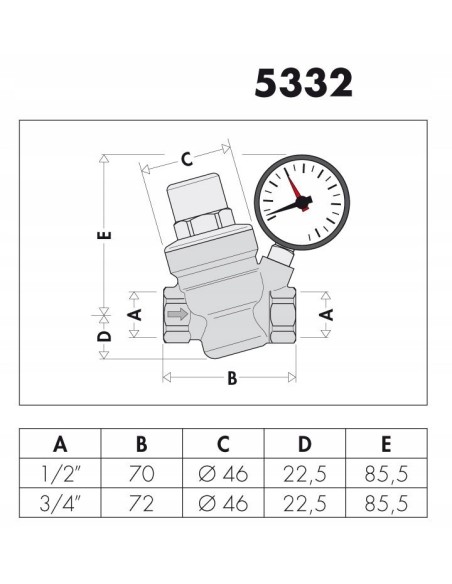

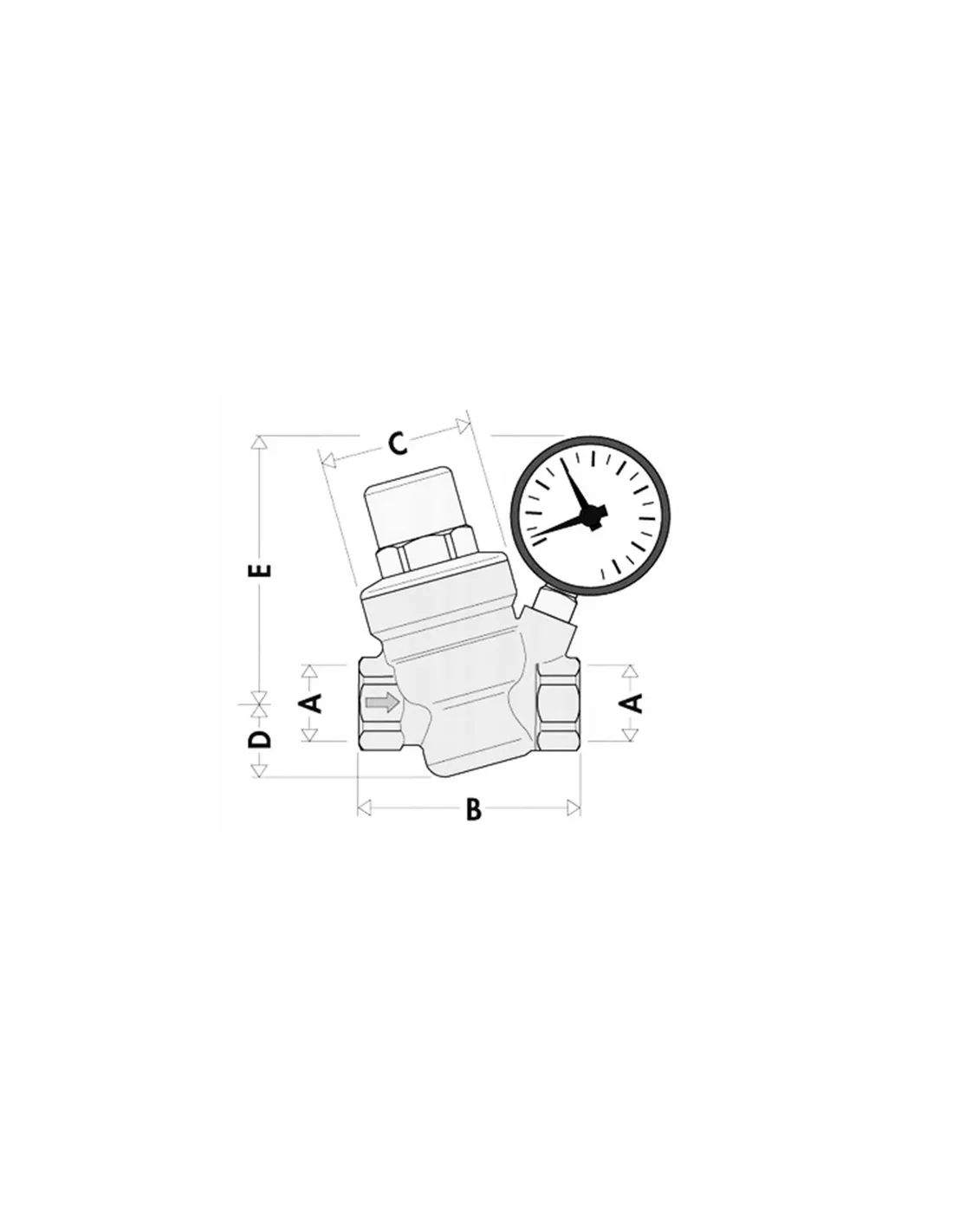

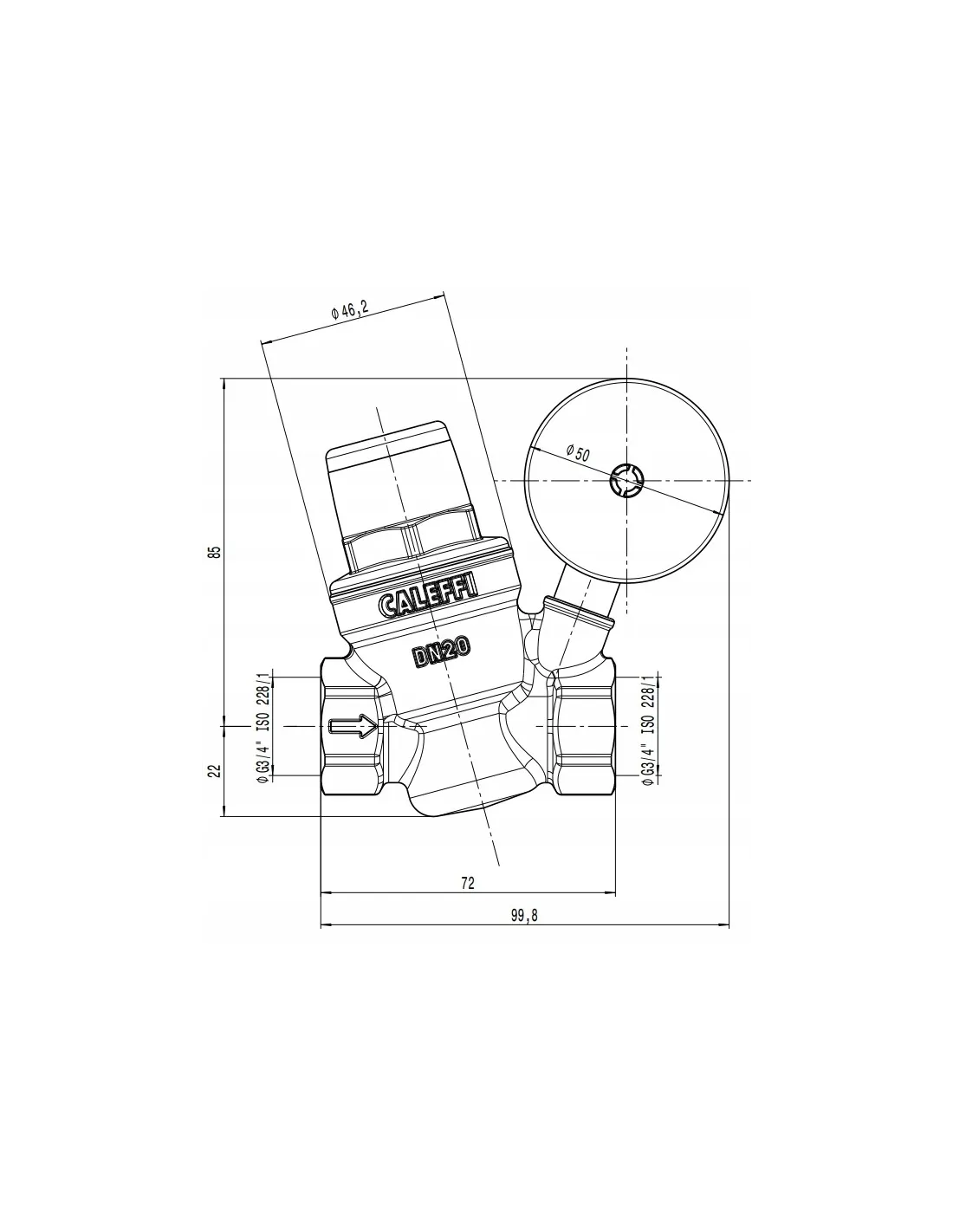

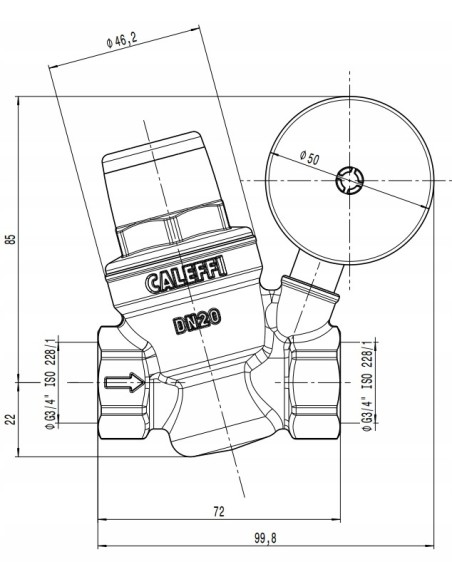

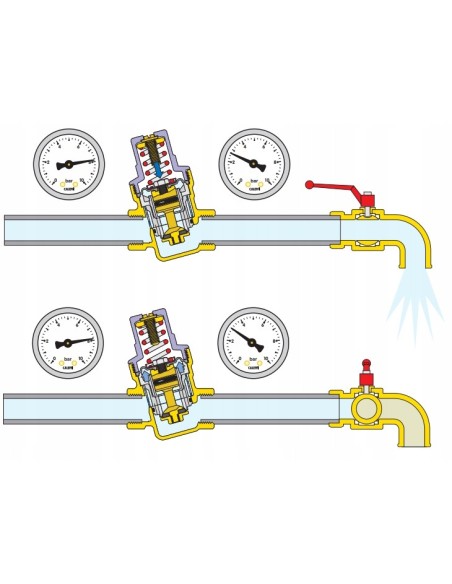

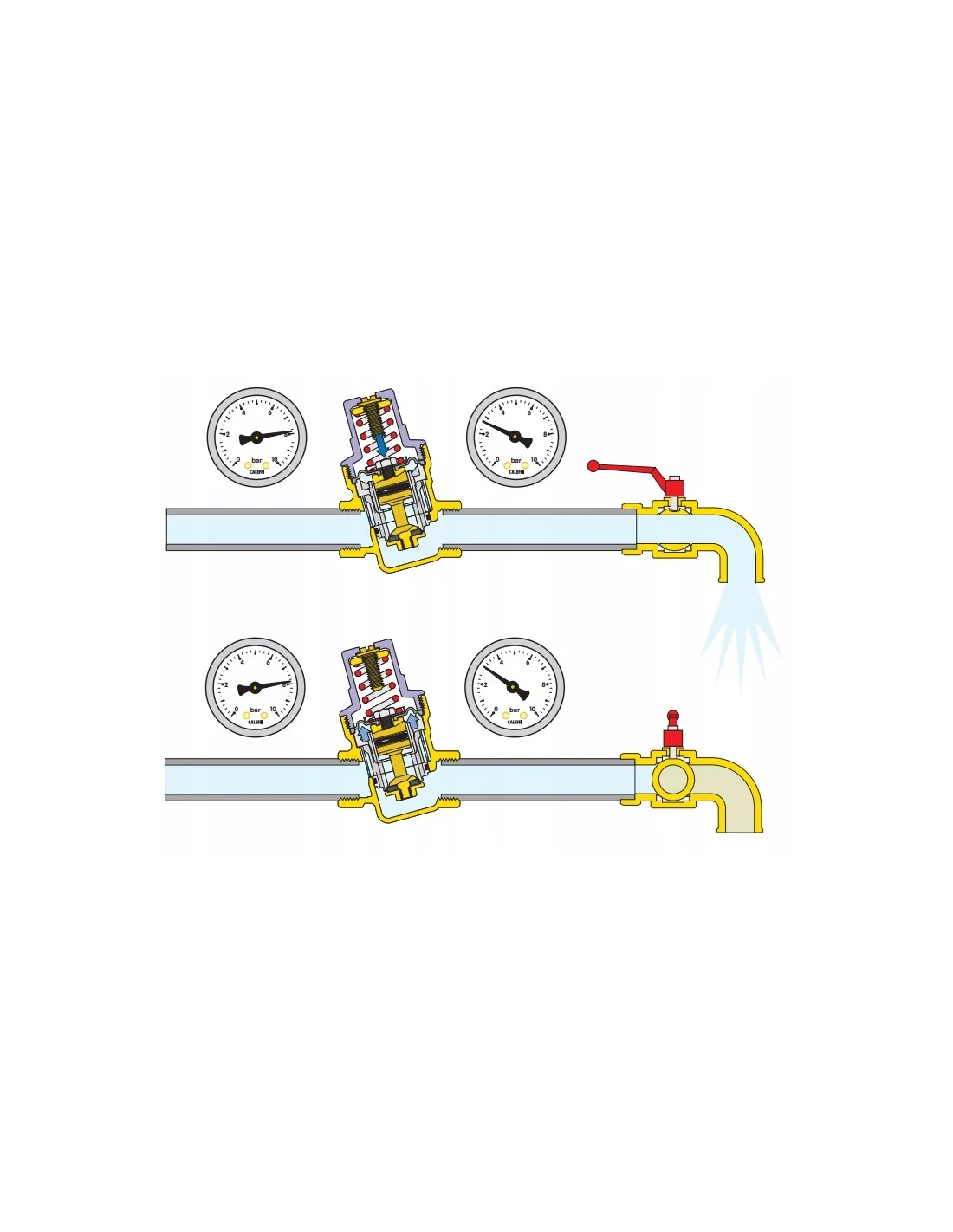

Praca zaworu w czasie przepływu

W przypadku otwarcia punktu czerpalnego w instalacji siła nacisku sprężyny przeważa nad przeciwstawną siłą nacisku membrany, grzybek zaworu przesuwa się ku dołowi, pozwalając na przepływ wody. Im wyższe jest zapotrzebowanie wody tym mniejsze jest ciśnienie działające na membranę od dołu, co pozwala na większy przepływ wody przez urządzenie.

Praca zaworu bez przepływu

W przypadku zamknięcia punktów czerpalnych w instalacji, ciśnienie wyjściowe rośnie i wypycha membranę ku górze. Grzybek zaworu jest zamknięty uniemożliwiając przepływ przez urządzenie jednocześnie utrzymując ciśnienie na poziomie zgodnym z nastawą. Minimalna różnica na korzyść siły wytwarzanej przez membranę w odniesiuniu do siły wytwarzanej przez sprężynę powoduję zamknięcie zaworu
