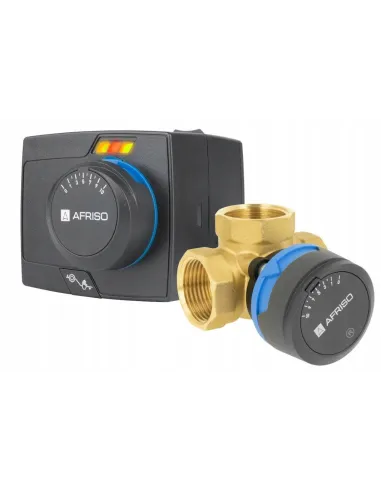

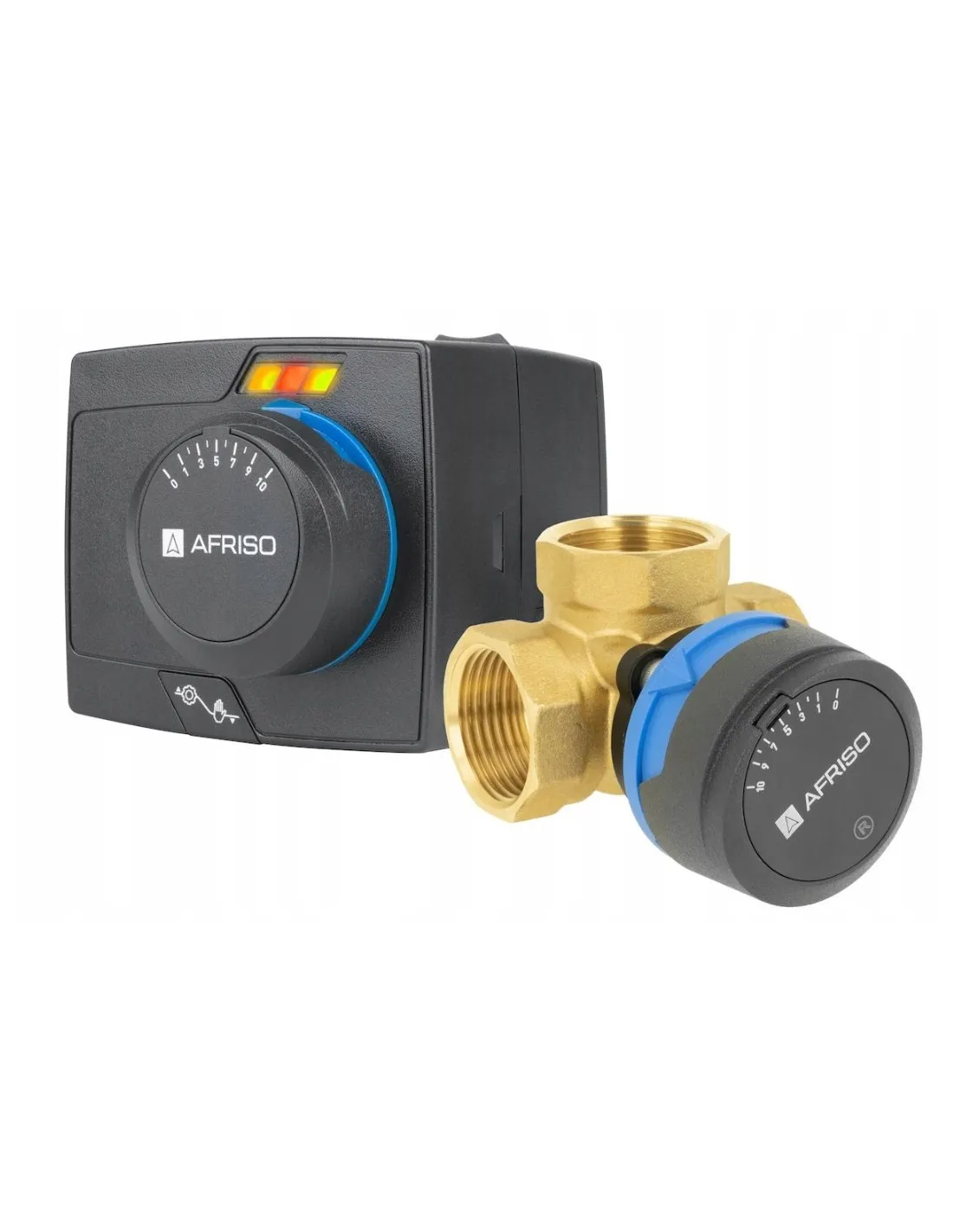

AFRISO Zestaw regulacyjny 3-drogowy obrotowy zawór mieszający 1338454

Zastosowanie

Zawór ARV Vario ProClick stosowany jest w instalacjach grzewczych i chłodzących.

Montowany najczęściej na zasilaniu instalacji jako zawór mieszający.

Miesza w odpowiednich proporcjach strumienie czynnika, by uzyskać odpowiednią temperaturę.

Opis

Wyposażony w siłownik elektryczny ARM ProClick, który połączony z odpowiednim regulatorem 3punktowym zautomatyzuje pracę zaworu.

Korpus zaworu wykonany z mosiądzu, z gwintami wewnętrznymi.

Funkcja Vario umożliwia zmianę nastawy współczynnika Kvs w zakresie 4,5÷12 m?/h.

Zmiana nastawy Kvs przy pomocy odpowiedniej dźwigni.

Wygodne pokrętło z ogranicznikami kąta obrotu.

Zakres obrotu siłownika – 90 stopni.

Przyłącza zaworu w formie ośmiokąta ułatwiające montaż.

Diody siłownika ARM ProClick informują o aktualnym kierunku obrotu zawieradła zaworu.

Urządzenia wyposażone w system ProClick – pozwala na bezpośredni montaż siłownika na zaworze bez użycia dodatkowych narzędzi.

Elementy dostawy

Obrotowy zawór mieszający ARV 384 Vario ProClick.

Siłownik elektryczny ARM 343 ProClick.

Dane techniczne

DN

25

Kvs

4,5-12 m?/h

Przyłącza

Rp1\

Ciśnienie medium

max 10 bar

Temperatura medium

max 95°C

Medium

woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%

Sygnał sterujący

3-punktowy

Czas obrotu o 90°

120 sekund

Napięcie zasilania

230 V AC

Moment obrotowy

6 Nm

Przewód elektryczny

2 m
