CALEFFI Filtr Separator Magnetyzer +zestaw zaworów

Caleffi

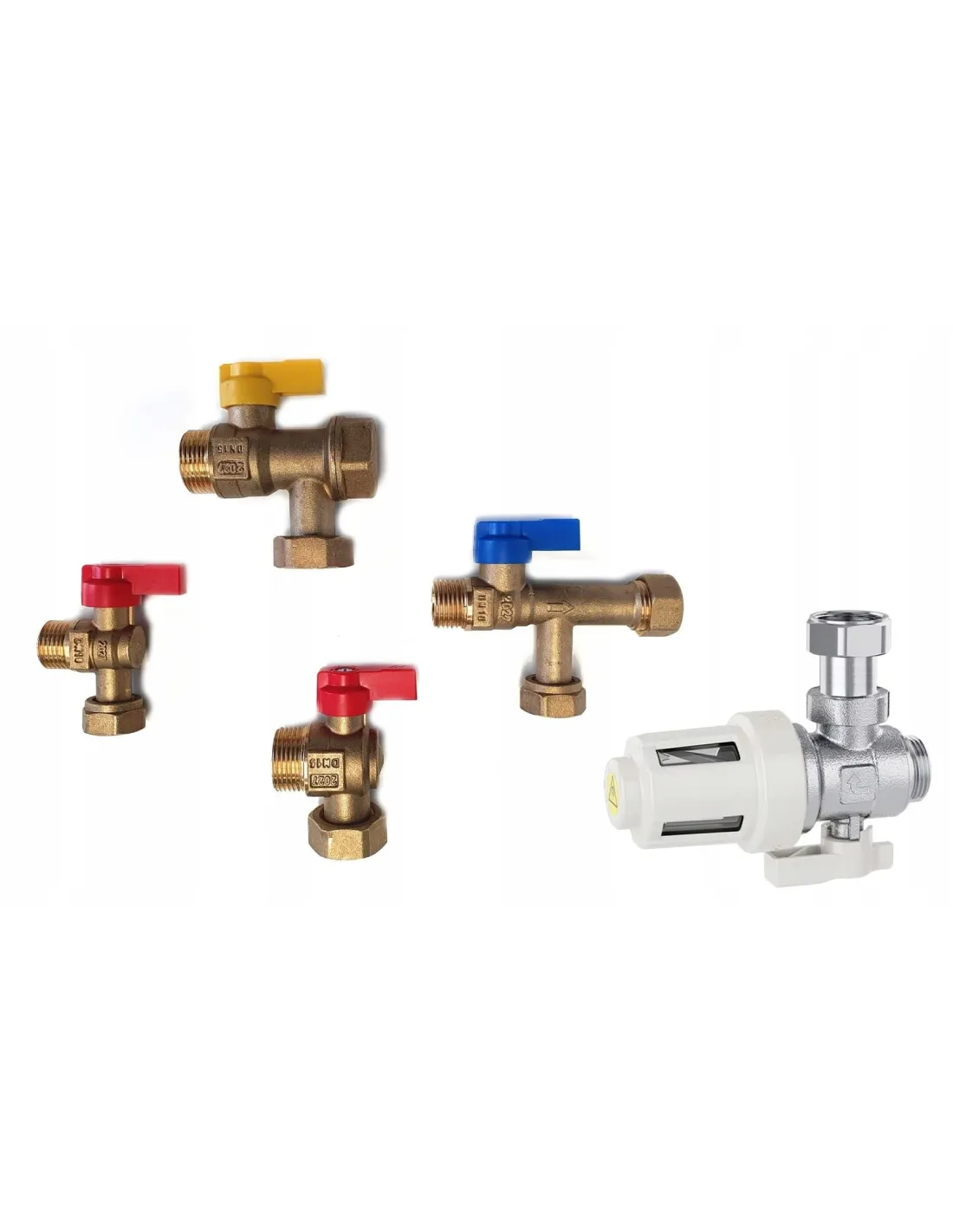

Kompletny zestaw podłączeniowy do kotłów wiszących.

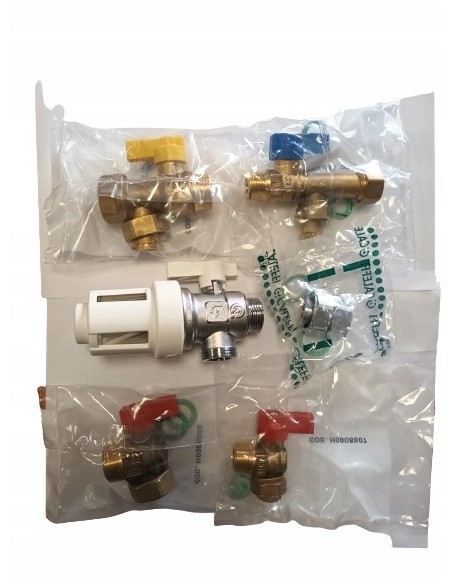

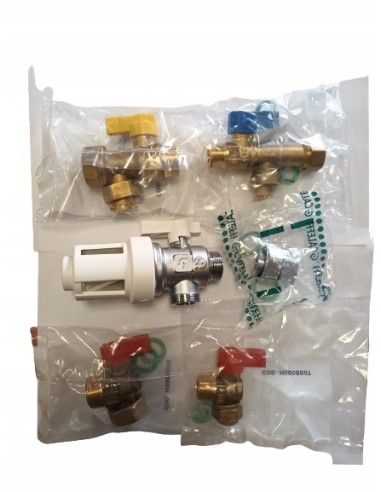

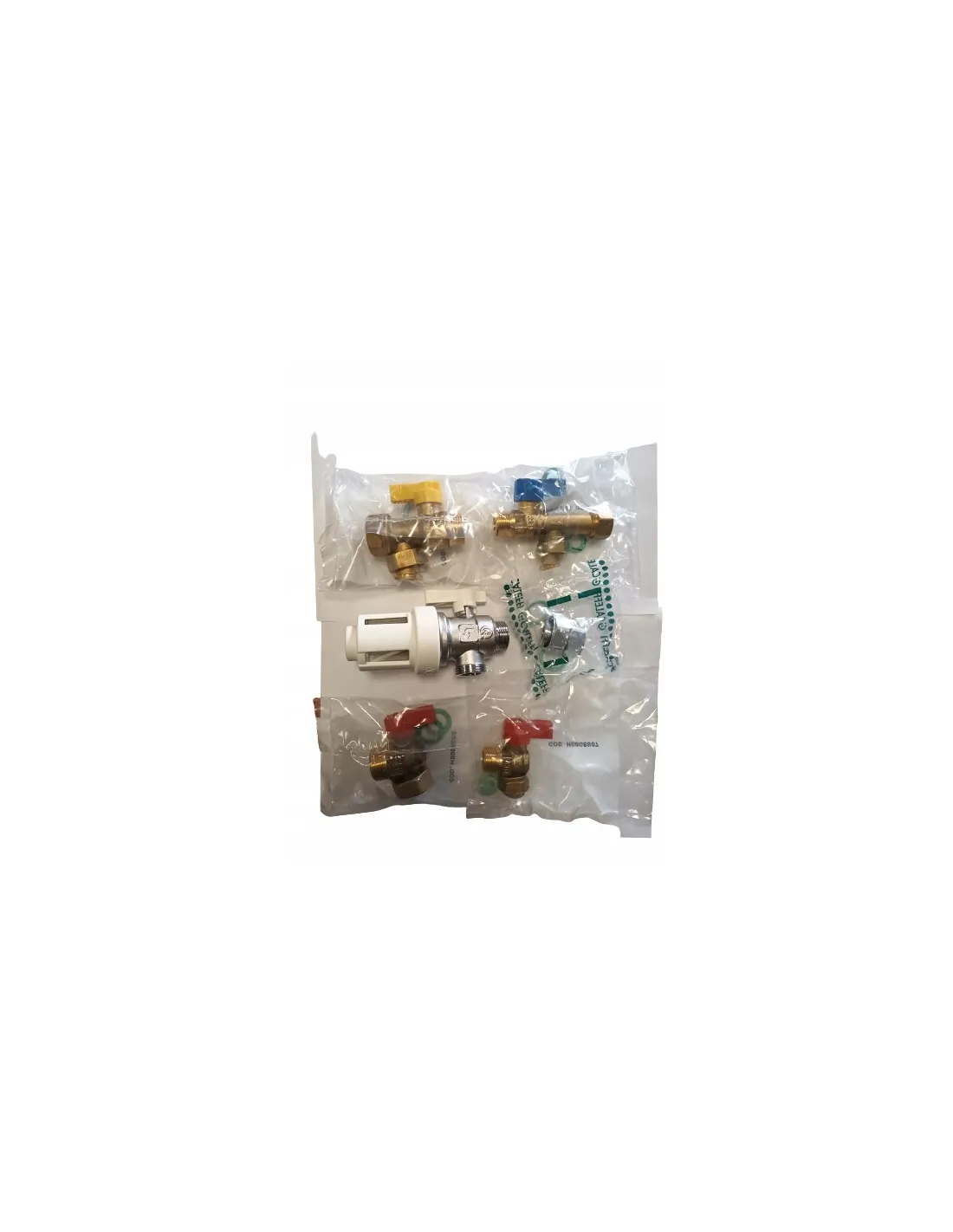

Zestaw składa się z:

- Caleffi XS® urządzenia filtrującego z magnesem do montażu pod kotłem z serii 5459

- Zaworu odcinającego z wbudowanym filtrem - zimna woda użytkowa (pokrętło niebieskie)

- Zaworu odcinającego z wbudowanym filtrem - gaz (pokrętło żółte)

- Zaworu odcinającego do ciepłej wody użytkowej (pokrętło czerwone)

- Zaworu odcinającego do ogrzewania/zasilania (pokrętło czerwone)

Charakterystyka techniczna:

Medium:(1-2-4-5)* woda, roztwory glikolu o maksymalnym stężeniu 30 %

Materiał: EN 12165 CW617N

Temperatura medium:

(1 - 2 - 4)* 0 – 90 °C

(5)* -20 – 120 °C

(3)* -20 – 60 °C

Ciśnienie: PN 16

Klasa ciśnieniowa: (3)* MOP 5

* objaśnienie oznaczeń:

1 - Ogrzewanie powrót (pokrętło białe)

2 - Zimna woda użytkowa (pokrętło niebieskie)

3 - Gaz (pokrętło żółte)

4 - Ciepła woda użytkowa (pokrętło czerwone)

5 - Ogrzewanie zasilanie (pokrętło czerwone)

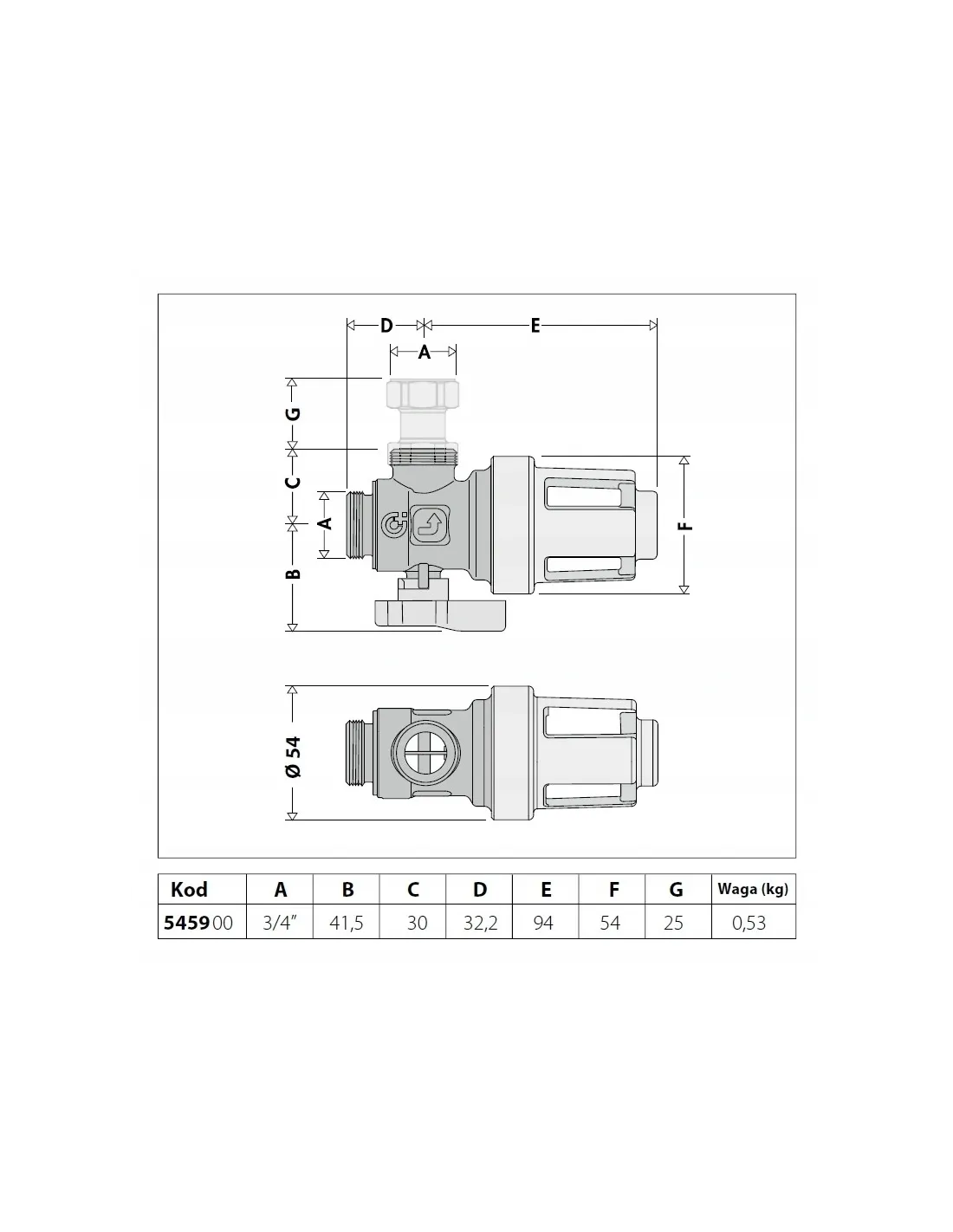

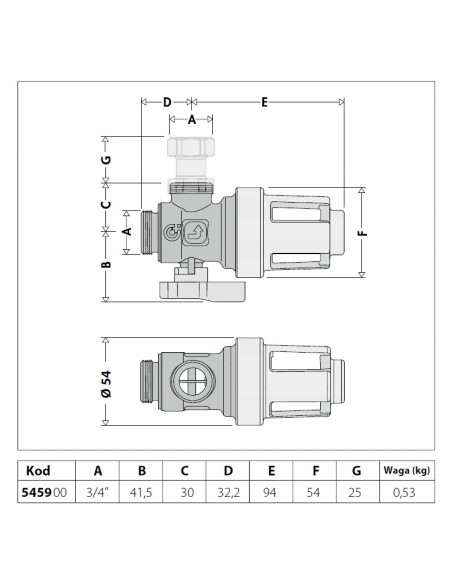

Urządzenie filtrujące z magnesem do montażu pod piecem (kotłem)

Przyłącze 3/4\

Produkt firmy CALEFFI

Numer katalogowy: 545900

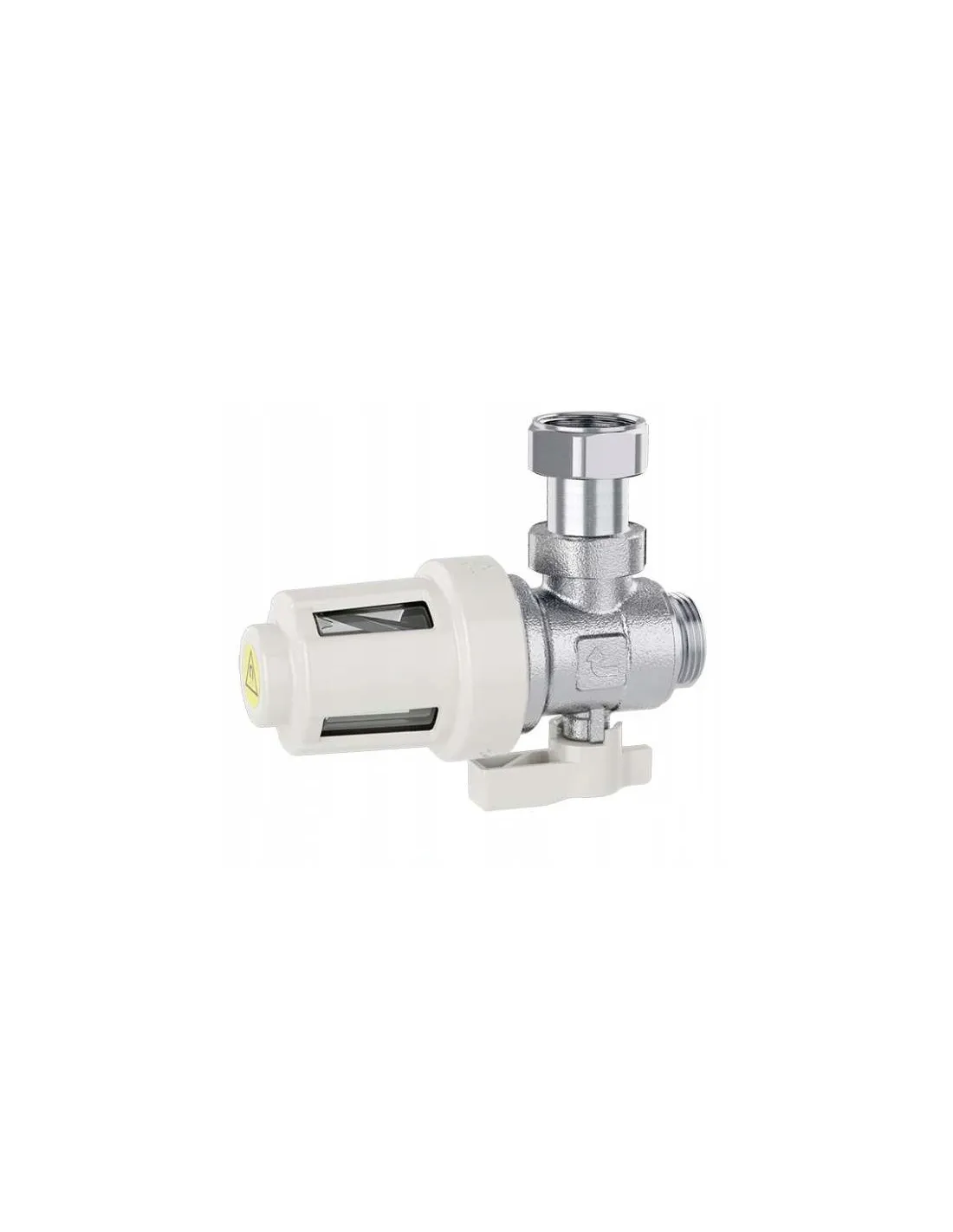

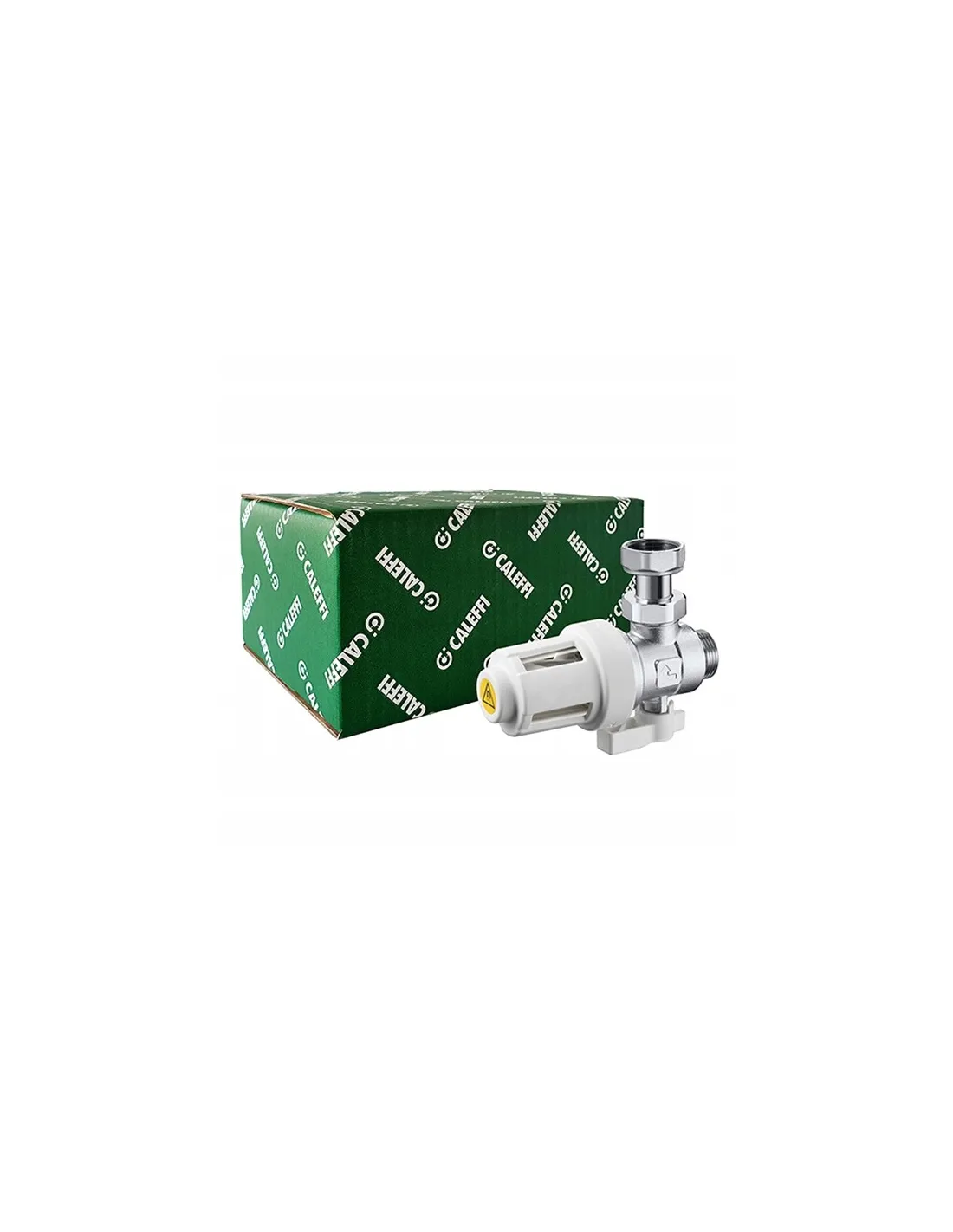

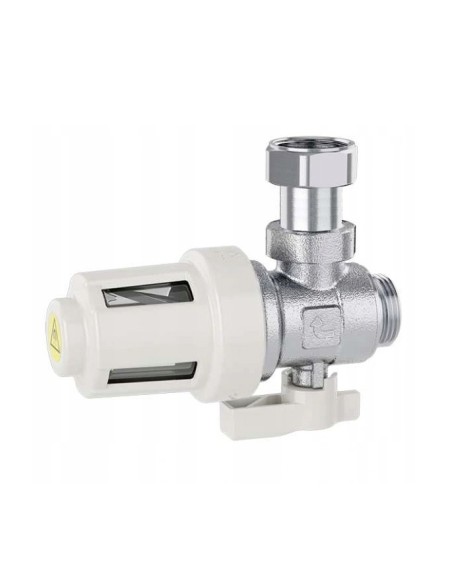

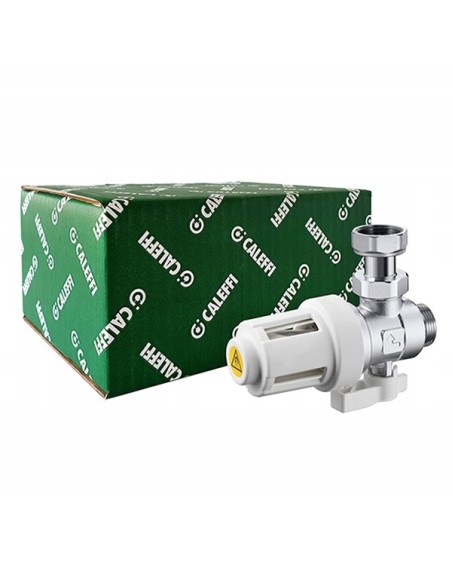

Caleffi XS to urządzenie filtrujące z magnesem do montażu pod kotłem dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzenia w sposób mechaniczny oddziela zanieczyszczenia znajdujące się w wodzie instalacyjnej. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej.

To nowe na naszym rynku urządzenie spełnia się jako filtrujące i separujące zanieczyszczenia, także magnetycznie.

Po zastosowaniu odpowiedniej złączki urządzenie może stanowić miejsce dozowania środków chemicznych przeznaczonych do czyszczenia i ochrony instalacji.

Instalacja:

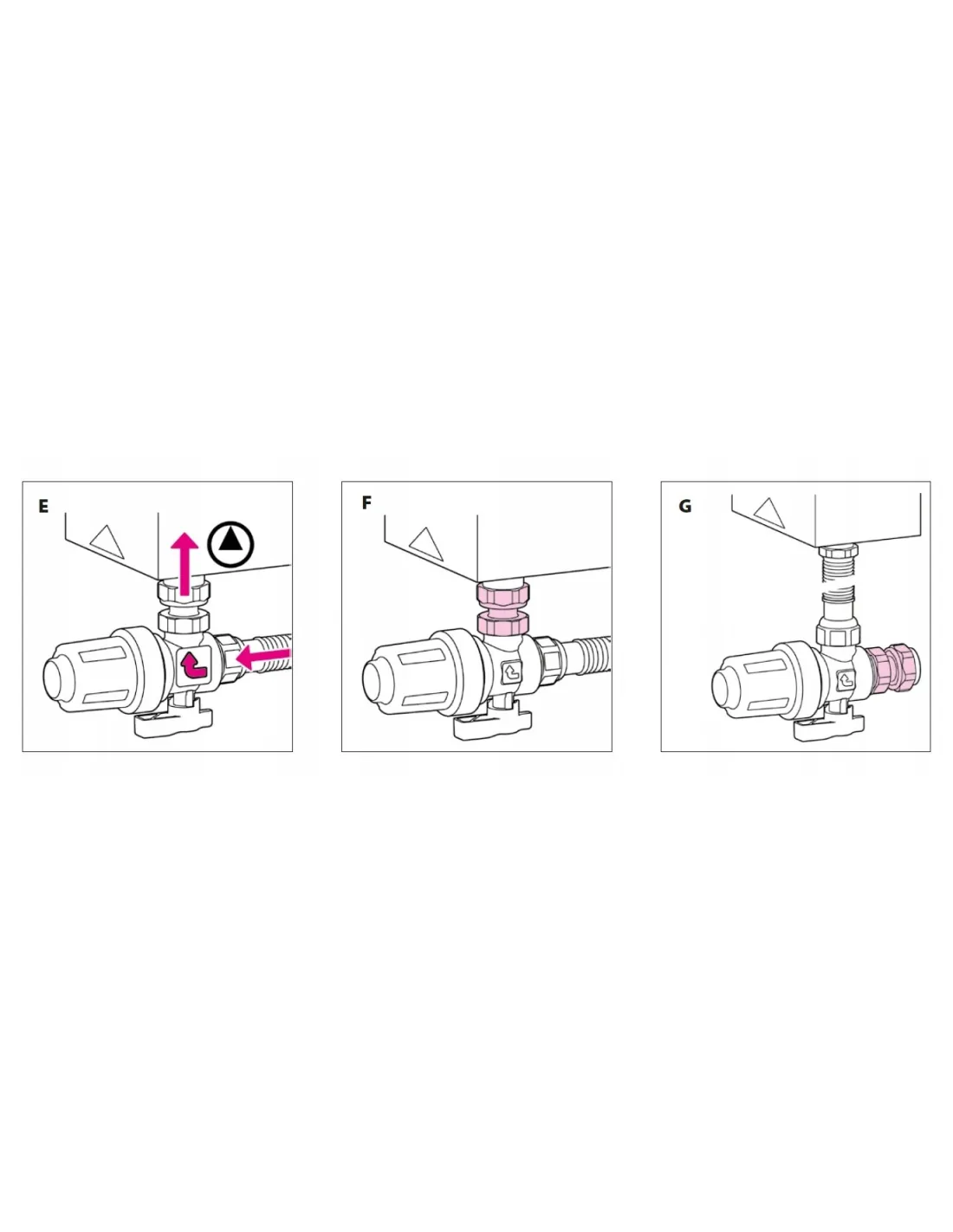

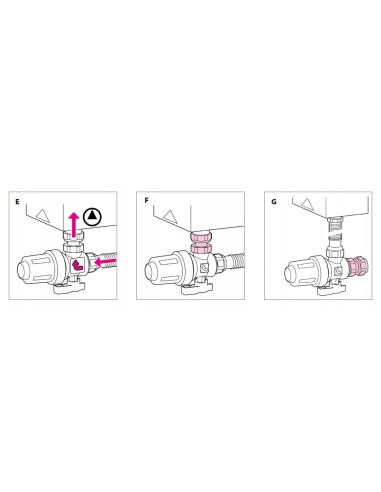

Urządzenie należy zamontować na przewodzie powrotnym (rys. E) zgodnie z kierunkiem przepływu wskazanym strzałką na korpusie zaworu.

Dołączona złączka z ruchomą nakrętką ułatwia podłączenie urządzenia do kotła na przykład za pomocą przewodów elastycznych (rys. F-G).

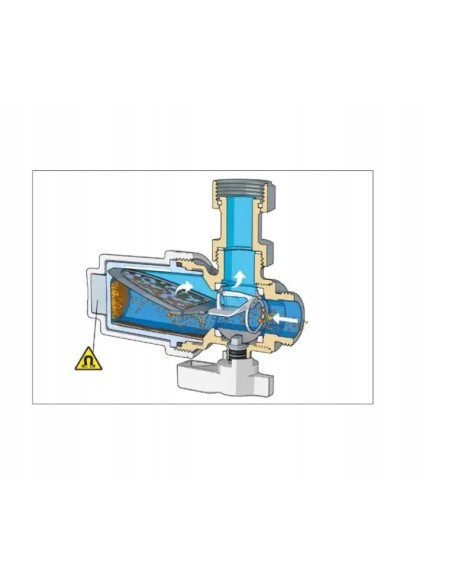

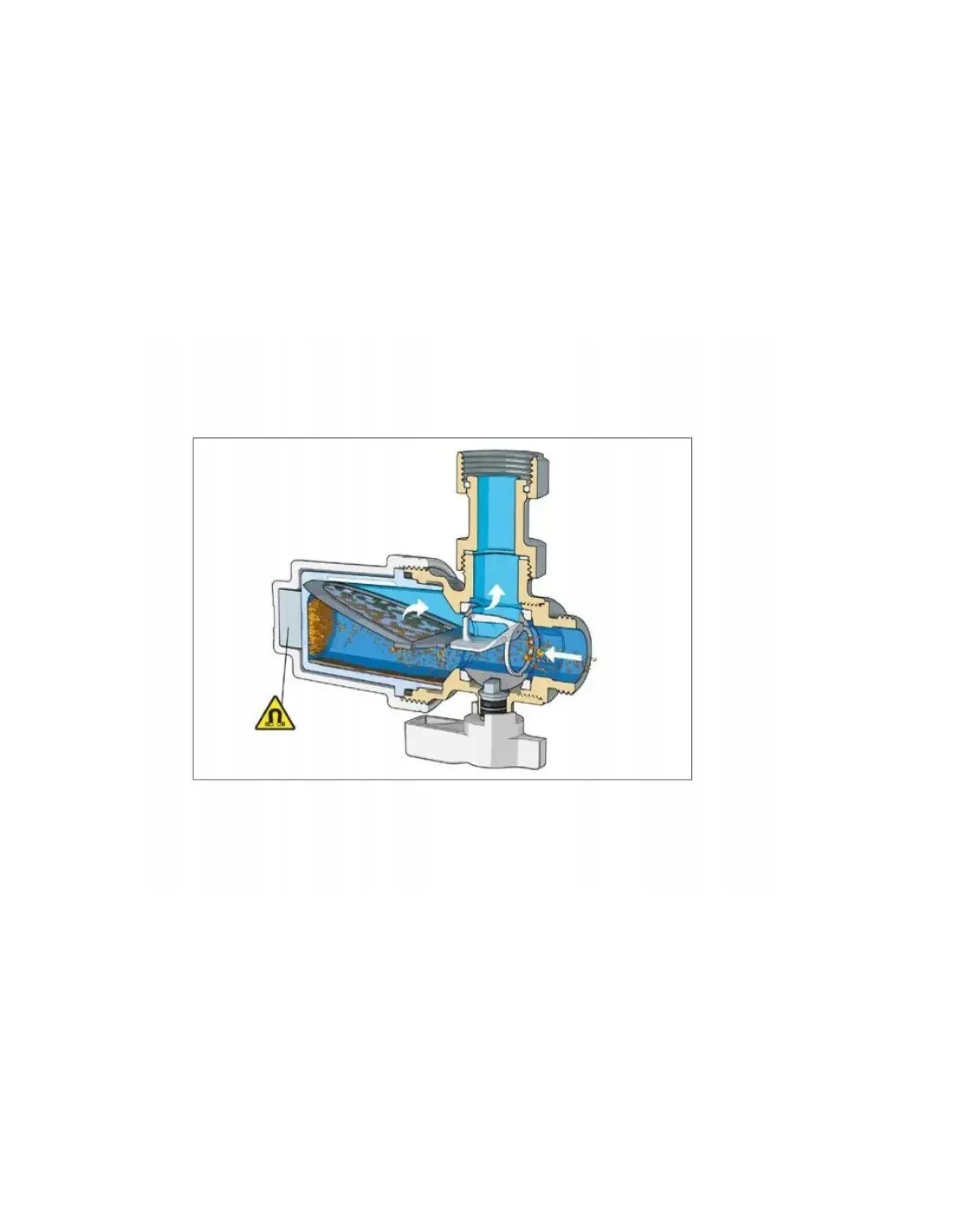

Zasada działania urządzenia z wkładem magnetycznym opiera się na:

•mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego

•oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego

•separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności

Pozostałe zagadnienia dobrze ilustrują załączone rysunki i schematy.

Specyfikacja techniczna:

Materiały:

Korpus: mosiądz EN 12165 CW617N, chromowany

Złączki: mosiądz EN 12165 CW617N, chromowane

Uszczelnienia hydrauliczne: EPDM

Obudowa części filtracyjnej: PA 12

Pokrywa: PA6G30

Wkład filtracyjny: stal nierdzewna EN 10088-2 (AISI 304)

Kula: mosiądz EN 12165 CW617N, chromowana

Dźwignia zaworu kulowego: PA66G30

Przyłącza:

- strona kotła: 3/4” GZ ISO 228-1

- strona instalacji: 3/4” GZ ISO 228-1

- złączka z ruchomą nakrętką (w zestawie): 3/4” GW 3/4” GW

Wykonanie:

Medium: woda, nietoksyczne roztwory glikolu

Maksymalne stężenie glikolu: 30 %

Maksymalne ciśnienie pracy: 3 bar

Zakres temperatury pracy: 0÷90 °C

Średnica oczka siatki wkładu filtracyjnego: 800 ?m

Indukcja magnetyczna: 0.475 T

Kv: 3.55 m3/h

Film obrazujący zasadę działania:

Karta katalogowa:

290920

Zestaw 1

Caleffi XS ® - urządzenie filtrujące z magnesem do montażu pod kotłem

Zawór 1/2” z wbudowanym filtrem - zimna woda użytkowa (pokrętło niebieskie)

Zawór 3/4” z wbudowanym filtrem - gaz (pokrętło żółte)

Zawór 1/2” - ciepła woda użytkowa (pokrętło czerwone)

Zawór 3/4” - ogrzewanie/zasilanie (pokrętło czerwone)
