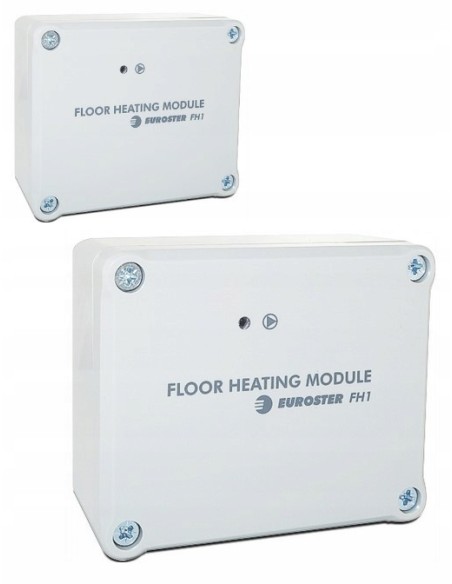

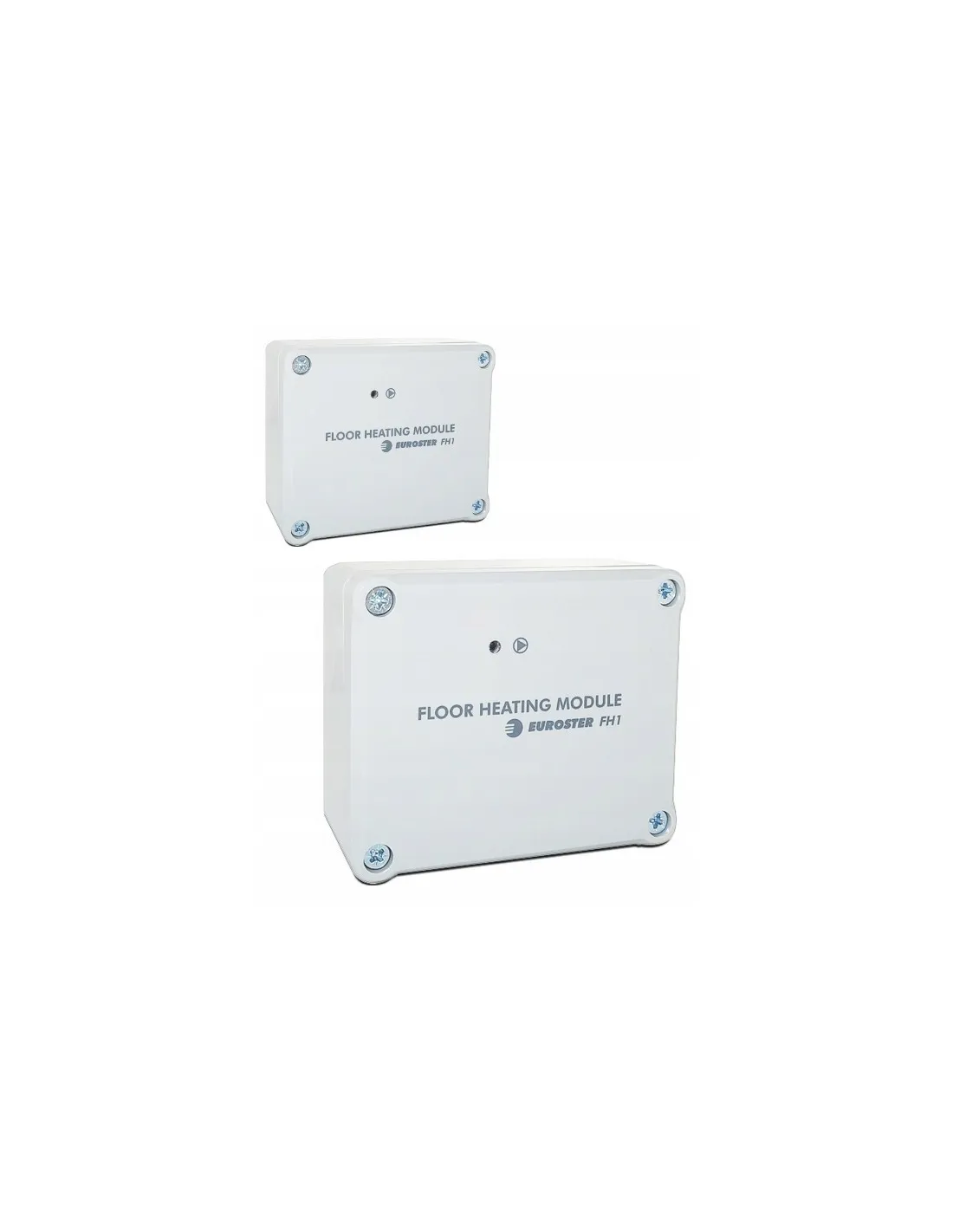

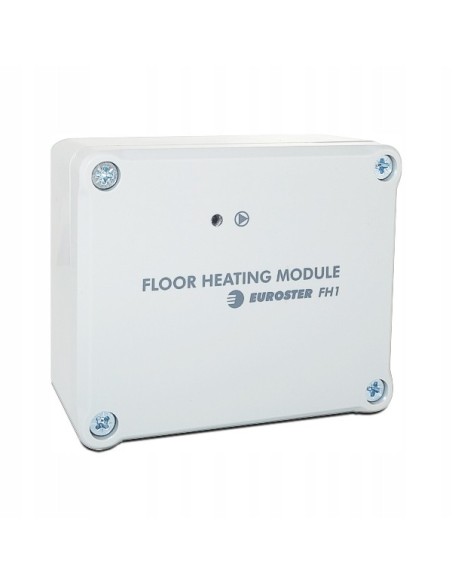

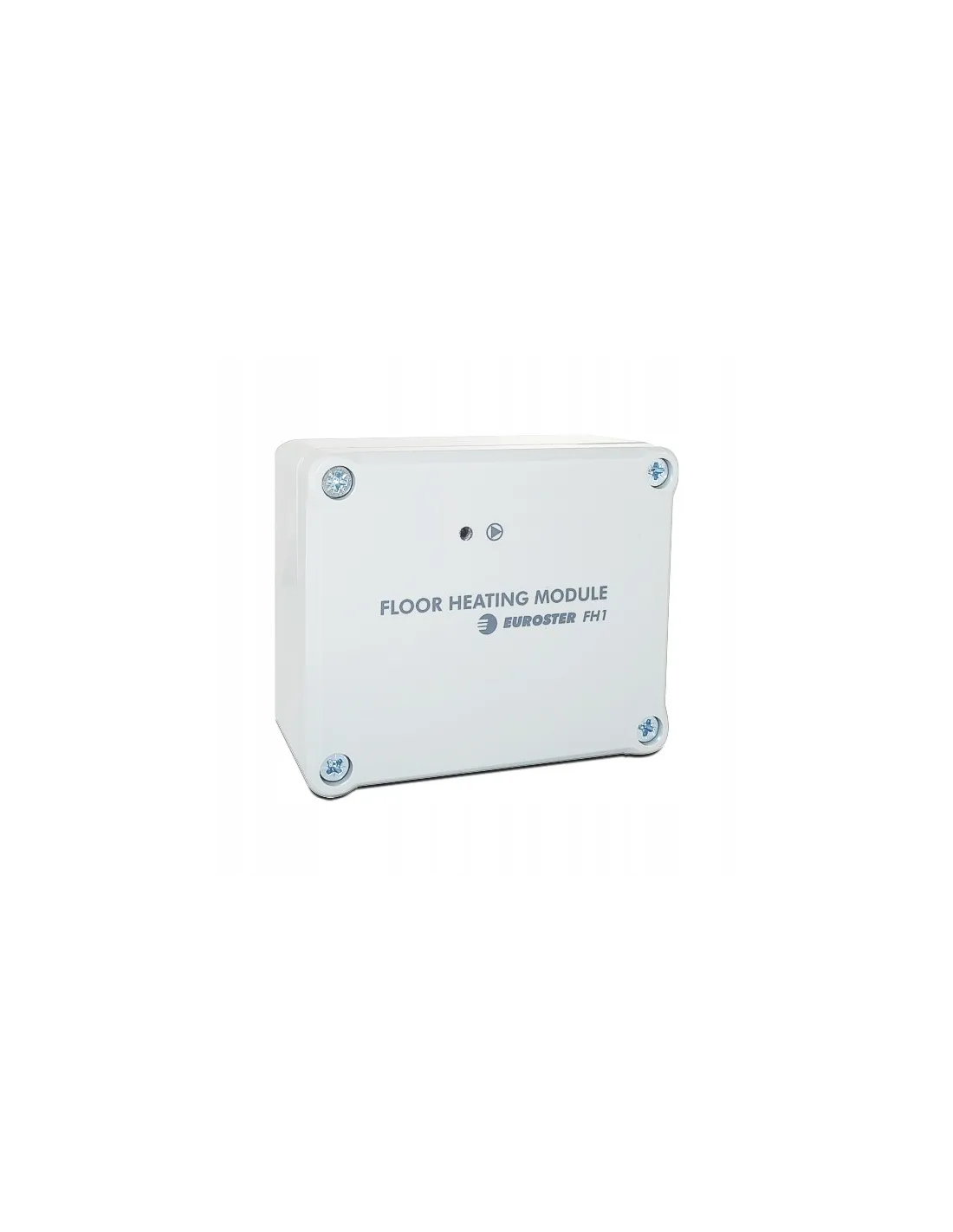

Sterownik obiegu grzewczego EUROSTER FH1

ZASTOSOWANIE STEROWNIKA

Sterownik Euroster FH1 przeznaczony jest do sterowania obiegiem grzewczym w instalacjach c.o.

PODSTAWOWE FUNKCJE STEROWNIKA

• współpracuje z regulatorem pokojowym,
• steruje pompą c.o.,
• steruje kotłem – styk beznapięciowy,
• wejście na czujnik bimetaliczny (termik) – zabezpieczenie przed przegrzaniem obiegu.

DANE TECHNICZNE

• Urządzenie sterowane: pompa i kocioł c.o.
• Napięcie zasilania: 230 V 50 Hz
• Maksymalne obciążenie: 2 A 230 V 50 Hz
• Maksymalny pobór mocy: 0,1 W
• Temperatura pracy: od +5°C do +40°C
• Temperatura przechowywania: od -10°C do +45°C
• Stopień ochrony: IP 20
• Sygnalizacja wizualna: dioda LED
• Kolor: szary
• Sposób montażu: naścienny, kołki rozporowe
• Waga: 140 g

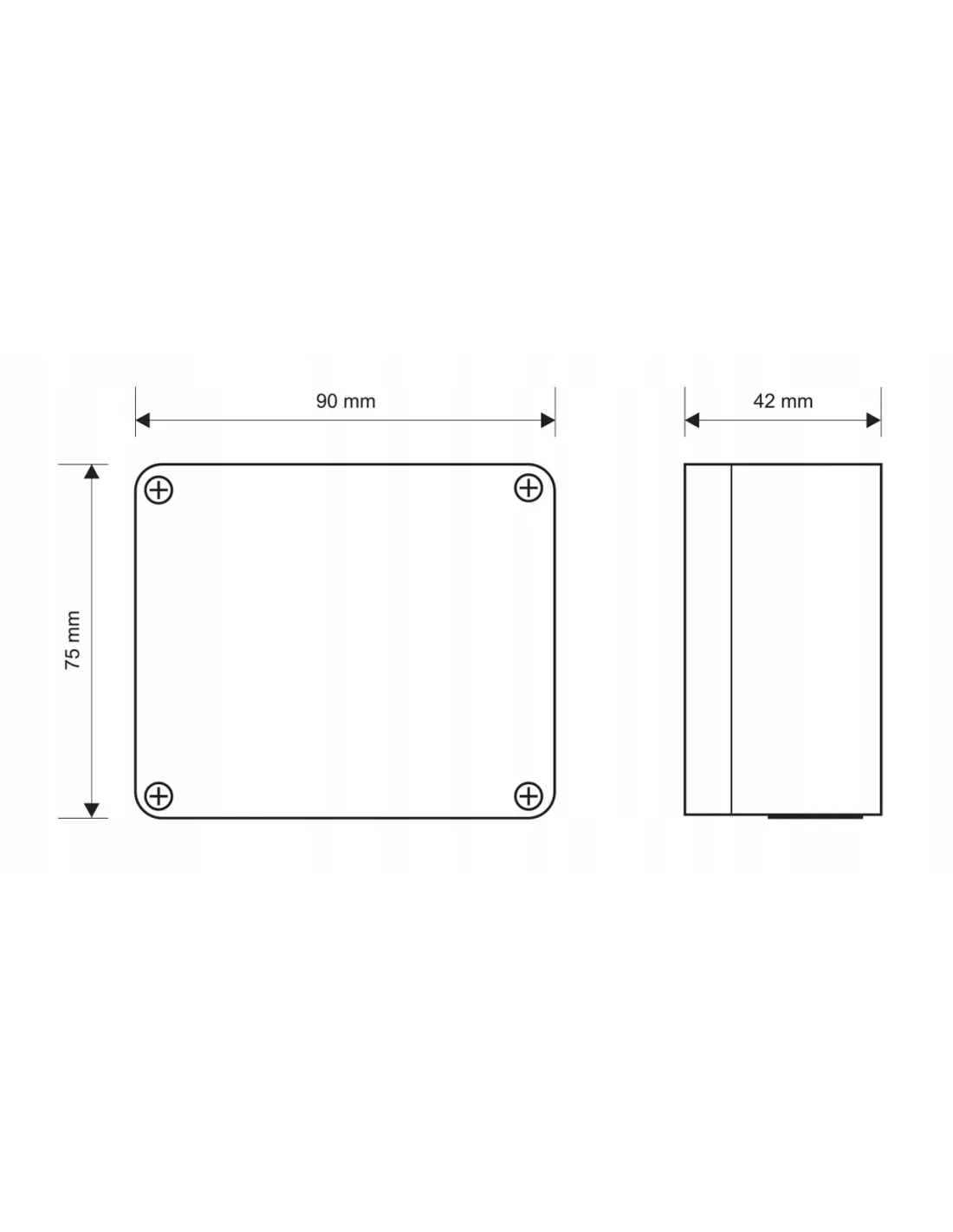

• Wymiary (szer./wys./gł.) mm: 90/75/42
• Normy, aprobaty, certyfikaty: zgodność z dyrektywami EMC, LVD, RoHS

OPIS DZIAŁANIA

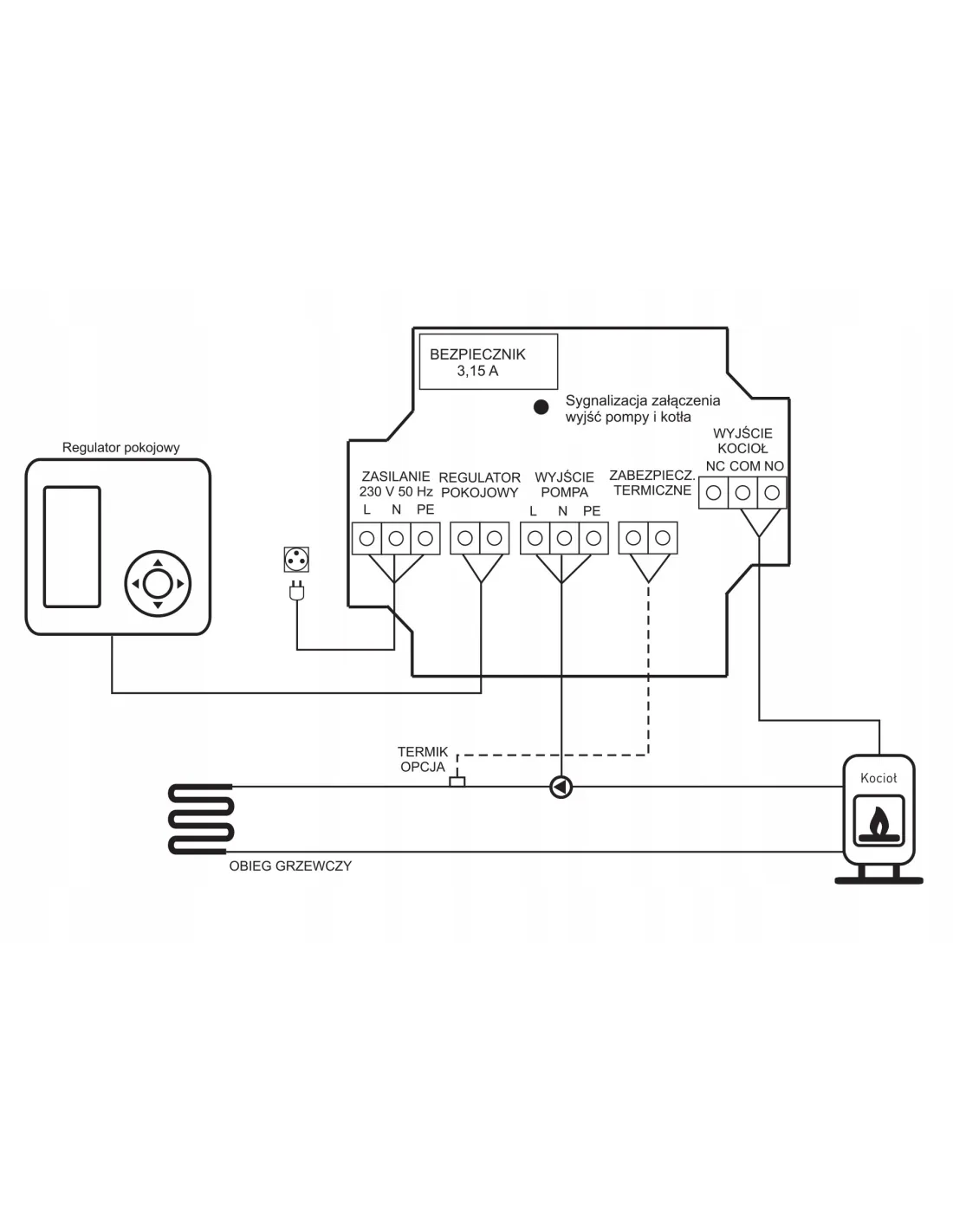

• Sterownik Euroster FH1 może współpracować z regulatorem pokojowym, który posiada wyjście baznapięciowe, normalnie otwarte (NO) np. dowolnym regulatorem firmy Euroster.
• Po otrzymaniu sygnału z regulatora pokojowego sterownik powoduje załączenie pompy c.o. oraz zmianę stanu wyjścia KOCIOŁ.
• Wyjście KOCIOŁ służy do załączania źródła ciepła, np. kotła gazowego.
• Posiada 3 wyprowadzenia oznaczone NC, COM oraz NO.
• Wytrzymuje napięcie sieci 230V i obciążenie 2A.
• W przypadku instalacji z ogrzewaniem podłogowym należy zastosować dodatkowe zabezpieczenie termiczne (termik bimetaliczny).
• Ma on za zadanie zabezpieczyć instalację podłogową przed przegrzaniem.
• Przekroczenie temperatury zabezpieczenia spowoduje wyłączenie pompy c.o. oraz kotła.
• Jeśli wykorzystujemy sterownik do zwykłej instalacji grzewczej nie ma konieczności stosowania zabezpieczenia termicznego.
• W miejscu podłączenia zabezpieczenia termicznego zainstalowana jest fabrycznie zwora.
